Консольная шпунтовая стена — это распространенный тип подпорной конструкции, используемый в проектах гражданского строительства, особенно на набережной и при земляных работах. Для поставщика шпунтовых свай понимание требований к проектированию консольной шпунтовой стены имеет решающее значение для предоставления правильной продукции и обеспечения успеха проекта. В этом блоге мы рассмотрим ключевые требования к проектированию консольной шпунтовой стены.
Геотехнические соображения
Первым и наиболее фундаментальным аспектом проектирования консольной шпунтовой стены является понимание геотехнических условий площадки. Свойства грунта, такие как сцепление, угол трения и удельный вес, играют важную роль в определении устойчивости и работоспособности стены.
Исследование почвы
Перед проектированием шпунтовой стены необходимо провести комплексное исследование почвы. Это исследование обычно включает в себя отбор проб почвы, лабораторные исследования и испытания на месте. Результаты этих испытаний предоставляют ценную информацию о профиле почвы, включая глубину различных слоев почвы, их параметры прочности на сдвиг и сжимаемость.
Например, если почва имеет большой угол трения, стена шпунта будет более устойчивой, поскольку она может полагаться на внутреннее сопротивление почвы, чтобы противостоять боковым силам. С другой стороны, связные грунты могут потребовать разных подходов к проектированию, особенно с точки зрения расчета пассивного и активного давления грунта.
Расчет давления грунта
Проектирование консольной шпунтовой стены основано на расчете активного и пассивного давления грунта. Активное давление грунта действует на заднюю часть стены и стремится подтолкнуть стену вперед, тогда как пассивное давление грунта действует на переднюю часть стены и сопротивляется движению стены.
Наиболее распространенными методами расчета давления грунта являются теории Ренкина и Кулона. Эти теории учитывают свойства почвы, угол засыпки и наклон стены. Коэффициент активного давления грунта ($K_a$) и коэффициент пассивного давления грунта ($K_p$) рассчитываются на основе этих теорий, а затем давления грунта определяются путем умножения коэффициентов на вертикальное напряжение на заданной глубине.
Структурный расчет шпунтовых свай
После определения геотехнических условий и давления грунта следующим шагом является проектирование самих шпунтовых свай. Конструктивное проектирование шпунтовых свай предполагает выбор соответствующего типа, размера и момента сопротивления, чтобы стена могла выдерживать приложенные нагрузки.
Типы шпунтовых свай

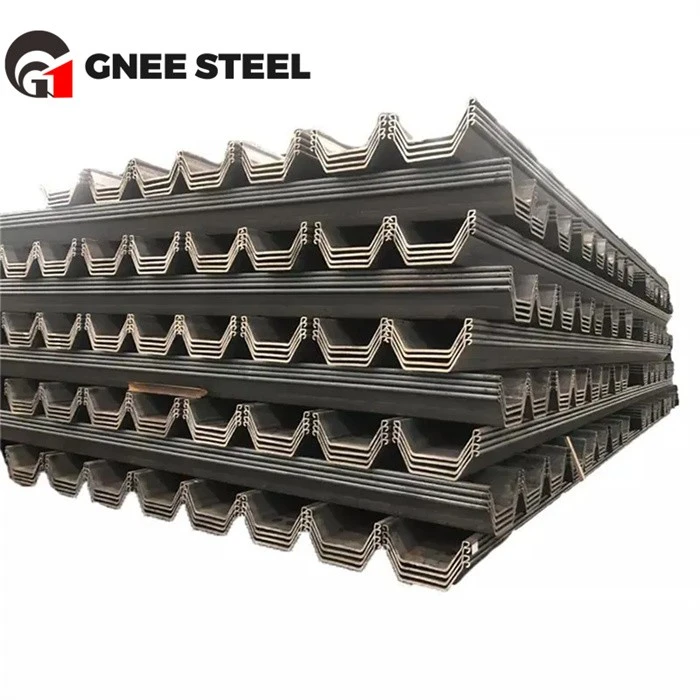

На рынке представлено несколько типов шпунтовых свай, в том числеZ-образное сечение шпунтовой сваииU-образная стальная шпунтовая свая. Шпунтовые сваи Z-образного сечения известны своим высоким моментом сопротивления и прочностью сцепления, что делает их пригодными для глубоких земляных работ и эксплуатации при высоких нагрузках. С другой стороны, стальные шпунтовые сваи U-образной формы более гибки и просты в установке, и их часто используют в менее требовательных проектах.
Модуль сечения и изгибающий момент
Модуль сопротивления шпунтовой сваи является важнейшим параметром при проектировании конструкции. Это мера способности шпунтовой сваи сопротивляться изгибу. Изгибающий момент, действующий на шпунт, рассчитывается исходя из распределения давления грунта по высоте стены.
Шпунт следует выбирать таким, чтобы момент его сечения был достаточным для выдерживания максимального изгибающего момента без превышения допустимого напряжения материала. Например, в проекте глубоких земляных работ может потребоваться шпунтовая свая с большим моментом сечения, чтобы выдерживать более высокие изгибающие моменты.
Дизайн блокировки
Соединение между соседними шпунтовыми сваями является еще одним важным аспектом проектирования конструкции. Замок должен быть достаточно прочным, чтобы передавать боковые силы между шпунтовыми сваями и предотвращать расслоение стены. Конструкция блокировки также должна обеспечивать легкую и точную установку шпунтовых свай.
Стабильность стены
Устойчивость консольной шпунтовой стены является серьезной проблемой в процессе проектирования. На устойчивость стены влияет несколько факторов, в том числе глубина заделки, свойства почвы и приложенные нагрузки.
Глубина внедрения
Глубина заделки шпунта в грунт имеет решающее значение для устойчивости стены. Глубина заглубления должна быть достаточной для создания пассивного давления грунта, необходимого для противодействия активному давлению грунта и предотвращения опрокидывания или скольжения стены.
Расчет глубины заделки основан на принципе равновесия, при котором сумма моментов и сил, действующих на стену, равна нулю. Глубину заделки можно рассчитать с помощью аналитических методов или методов численного анализа.
Устойчивость при скольжении и опрокидывании
Помимо глубины заделки необходимо также проверить стену на устойчивость к скольжению и опрокидыванию. Устойчивость скольжения обеспечивается сопротивлением трения между шпунтом и грунтом у основания стены. Опрокидывающую устойчивость проверяют сравнением момента сопротивления (обусловленного пассивным давлением грунта и собственного веса стены) с опрокидывающим моментом (обусловленным активным давлением грунта).
Соображения по давлению воды
В проектах набережной и земляных работах давление воды может оказать существенное влияние на конструкцию консольной шпунтовой стены. Присутствие воды может увеличить боковые силы, действующие на стену, и снизить эффективное напряжение грунта.
Гидростатическое давление
Гидростатическое давление действует на шпунтовую стену из-за разницы уровней воды по обе стороны стены. Гидростатическое давление рассчитывается на основе глубины воды и удельного веса воды. Это давление необходимо добавить к активному давлению грунта при расчете общей боковой силы, действующей на стену.
Просачивание и поровое давление воды
Просачивание воды через почву также может повлиять на устойчивость стены. Давление поровой воды, создаваемое просачиванием, может снизить эффективное напряжение грунта, что, в свою очередь, может снизить пассивное давление грунта и увеличить риск разрушения стен.
Чтобы учесть влияние давления воды, в конструкцию шпунтовой стены можно включить такие меры, как дренажные системы. Дренажные системы могут помочь снизить гидростатическое давление и поровое давление воды, тем самым улучшая устойчивость стены.
Рекомендации по строительству
При проектировании консольной шпунтовой стены также следует учитывать процесс строительства. Шпунтовые сваи должны быть установлены таким образом, чтобы обеспечить целостность и работоспособность стены.
Способ установки
Существует несколько способов установки шпунтовых свай: забивной, вибрационный и струйный. Выбор способа установки зависит от грунтовых условий, типа шпунта и требований проекта.
Например, в плотных грунтах более подходящими могут быть методы забивки или вибрации, а в мягких грунтах для облегчения процесса установки можно использовать струйную обработку. Метод установки следует выбирать тщательно, чтобы свести к минимуму воздействие на почву и обеспечить правильное выравнивание шпунтовых свай.
Контроль качества
В процессе строительства необходим контроль качества, чтобы гарантировать, что шпунтовая стена установлена в соответствии с проектными требованиями. Сюда входит проверка крепления шпунтовых свай, замкового соединения и глубины заделки.
Заключение
В заключение отметим, что проектирование консольной шпунтовой стены — это сложный процесс, требующий глубокого понимания геотехнических, структурных и строительных принципов. Как поставщик шпунтовых свай, мы играем решающую роль в предоставлении подходящей продукции и технической поддержки для обеспечения успеха проекта.
Мы предлагаем широкий ассортимент шпунтовых свай, в том числеZ-образное сечение шпунтовой сваи,U-образная стальная шпунтовая свая, иШпунтовая свая типа U 310 мм, которые подходят для различных применений. Если вы планируете проект, требующий консольной шпунтовой стены, мы приглашаем вас связаться с нами для получения дополнительной информации и обсуждения ваших конкретных требований. Наша команда специалистов будет рада помочь Вам в выборе подходящего шпунта и предоставить техническую консультацию.
